EMC ve EMI Tanımları, Farkları, Test Cihazları ve Özellikleri.

Elektromanyetik girişim (EMI) ve elektromanyetik uyumluluk (EMC) terimleri, elektronik bileşenlerin ve tüketim mallarının düzenleyici testinden bahsederken sıklıkla birbirinin yerine kullanılır. Birçok yönden ilgili oldukları için, ikisini karıştırmak oldukça kolaydır. Bu makale, EMI ve EMC‘yi tasvir etmeye ve kullanılan test ekipmanı tiplerine ve her alandaki ilgili gereksinimlere genel bir bakış sunma olarak gösterilebilir.

Herhangi bir elektronik cihaz, bir miktar elektromanyetik radyasyon üretir. Elektroniği kapalı sistemler olarak düşünürüz, ancak devrelerden ve tellerden akan elektrik hiçbir zaman tam olarak bulunmaz. Bu enerji, elektromanyetik radyasyon olarak hava yoluyla yayılabilir ve / veya tipik olarak “bozulma voltajları” olarak adlandırılan güç kablolarını birbirine bağlayan (veya bağlanan) çekim kuvveti olarak uygulanabilir.

EMI ve EMC için test gereksinimleri, bir ürünü pazara sunarken dikkate alınması gereken çok çeşitli endüstri ve uygulamaya özel gereksinimlerle oldukça karmaşık ve zor hale gelmiştir. Fakat tasarlanması planlanan cihaza uygun tasarımlarla tüm sorunalar rahatlıkla aşılabilmektedir.

EMI Nedir?

EMI, elektronik bir cihazın çalışmasını etkileyen elektromanyetik enerji olarak tanımlanabilir. EMI kaynakları bazen doğal fırtınalar ve güneş radyasyonu gibi çevresel olayları meydana getirebilir; Ancak çoğu kez, EMI kaynağı başka bir elektronik cihaz veya elektrik sistemidir. EMI herhangi bir elektronik cihazdan üretilebilmesine karşın, cep telefonu, kaynak makinesi, motor ve LED ekran gibi bazı ekipman ve bileşenlerin diğerlerinden daha fazla rahatsızlık yaratması daha olasıdır.

Elektroniklerin izolasyonda çalışması nadir olduğundan, ürünler genellikle bir miktar EMI varlığında işlev görecek şekilde tasarlanmıştır. Bu, askeri sınıf ve aviyonik ekipmanın yanı sıra her durumda üstün güvenilirlik gerektiren cihazlarda özellikle önemlidir.

EMC Nedir?

EMC, bir cihazın, paylaşılan çalışma ortamında amaçlandığı şekilde çalışabilme yeteneğinin bir ölçüsüdür. Aynı zamanda, bulunduğu ortam içindeki diğer ekipmanların tasarlandığı gibi çalışmasını da etkilemez. Bir cihazın elektromanyetik enerjiye maruz kaldığında nasıl tepki vereceğini değerlendirmek, bağışıklık (veya duyarlılık) testi olarak bilinen bunun bir bileşenidir. Cihazın dahili elektrik sistemleri tarafından üretilen EMI miktarının ölçülmesi emisyon testi olarak bilinen bir süreçtir.

EMC’nin her iki yönü de herhangi bir sistemde önemli tasarım ve mühendislik hususlarıdır. Bir cihazın EMC’sini düzgün bir şekilde öngörememek, güvenlik riskleri, ürün arızası ve veri kaybı dahil olmak üzere bir dizi olumsuz sonuç doğurabilir.

Sonuç olarak, EMC ve EMI için çok çeşitli test ekipmanı mühendislere, bir cihazın gerçek dünya koşullarında nasıl çalışacağına dair daha net bir resim vermek için geliştirilmiştir.

EMC Ölçme ve İzleme?

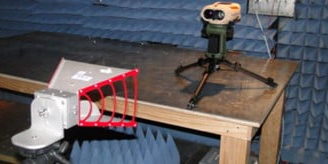

Emisyon testi, alıcı antenler, amplifikatörler ve spektrum analizörleri gibi EMI ölçüm ekipmanlarının kullanılmasını gerektirir. Birlikte çalışan bu araçlar, bir cihazın ürettiği gürültünün miktarını ve türünü doğru bir şekilde ölçer. Bu, açık alan test alanında veya korumalı, yankısız (veya yarı-yankısız) test odasında yapılabilir.

Bağışıklık (veya duyarlılık) testi, bir cihazın harici kaynaklardan gelen gürültüyü tolere edebilme yeteneğini belirlemeyi içerir. Bunu yapmak için, elektromanyetik enerjiye özgü frekansları simüle edebilen ve ölçebilen araçlara sahip olmak gerekir.

EMC test ekipmanı, bir cihazı, bir güç dalgalanmasını simüle etmek veya bir cihazın güç kaynağının etkinliğini değerlendirmek için çeşitli frekanslarda elektromanyetik gürültüye maruz bırakmak için kullanılabilir. Nihayetinde, cihazın yapısı, amaçlanan uygulaması ve herhangi bir düzenleyici gereklilik hangi tipte test ekipmanının gerekli olduğunu belirleyecektir.

EMC’ye Uygun Ürün Tasarım

Elektromanyetik Uyumluluk (EMC) için uygun ürün tasarımı, EMC standartlarını karşılayan ve elektromanyetik girişime (EMI) karşı dayanıklı ürünler üretmek için kullanılan bir dizi tasarım ilkeleridir. EMC tasarımı, ürün tasarımının erken aşamalarında dikkate alınmalıdır, böylece EMI sorunları daha sonra yeniden tasarım maliyetlerinden kaçınmak için çözülebilir.

EMC tasarımı için bazı temel ilkeler şunlardır:

• Şunları en aza indirin: Ürün tarafından üretilen EMI miktarını en aza indirin. Bunu, devre tasarımı, PCB tasarımı ve bileşen seçimi yoluyla yapabilirsiniz.
• Gürültü filtreleri kullanın: EMI’yi engellemek için gürültü filtreleri kullanın. Bu, EMI’nin üründen diğer elektronik cihazlara yayılmasını önleyecektir.
• Ürünü doğru şekilde topraklayın: Ürünü doğru şekilde topraklayın. Bu, EMI’nin üründen toprağa akmasını sağlayacaktır.
• Ürünü koruyun: Ürünü EMI’den korumak için metal bir kabin kullanın. Bu, EMI’nin ürüne girmesini ve EMI’nin üründen yayılmasını önleyecektir.
• EMC tasarımı, karmaşık bir konu olabilir, ancak bu temel ilkeler, EMC standartlarını karşılayan ve EMI’ye karşı dayanıklı ürünler üretmek için iyi bir başlangıç noktasıdır.

Burada EMC tasarımı için bazı ek ipuçları verilmiştir:

• EMC testlerini erkenden planlayın: EMC testlerini erkenden planlayın, böylece ürün tasarımında herhangi bir EMI sorununu erkenden tespit edebilirsiniz.
• EMC uzmanlarından yardım alın: EMC konusunda uzmanlaşmış bir şirketten yardım alın. Bu, EMC tasarım sürecini ve EMC testlerini kolaylaştıracaktır.
• EMC standartlarını takip edin: Ürün tasarımı için geçerli olan EMC standartlarını takip edin. Bu, ürün tasarımının EMC standartlarını karşılamasını sağlayacaktır.
• EMC tasarımı, elektronik ürünlerin tasarımında önemli bir husustur. Bu ilkeler ve ipuçları, EMC standartlarını karşılayan ve EMI’ye karşı dayanıklı ürünler üretmek için iyi bir başlangıç noktasıdır.



EMC’ye uygun ürün tasarım kısaca; filtreleme, ekranlama ve topraklamanın bütünü olarak tanımlanabilir.

Filtreleme: Elektromanyetik yayılıma sebep olabilecek devre elemanlarının izole edilmesidir. Örneğin 220V şebeke gerilimi ile çalışan bir cihazın önüne filtre kullanılması şeklinde olabilir. Bu işlem EMC testlerinde kolaylık sağlayacaktır.

Ekranlama: Elektromanyetik enerjinin metalik kafes içine alınarak dışarıya yayılım ya da dış ortamından etkilenme en aza indirir. Örnek olarak ekranlı kabloların kullanılması verilebilir.

Topraklama: Elektronik devre elemanlarının uygun bir şekilde topraklanması birçok EMC sorununu çözmektedir.
